TVLogic LVM-180A

디스플레이 및 화질

• 패널 타입: 18.5인치 IPS LCD

• 해상도: 1920 x 1080 (Full HD, 16:9 비율)

• 밝기: 500 nits (LVM-171A보다 밝음)

• 명암비: 1000:1

• 시야각: 178° (상하좌우)

• 색심도: 1.07B 컬러 (True 10-bit 패널)

• 색재현율: Rec.709 100% 지원

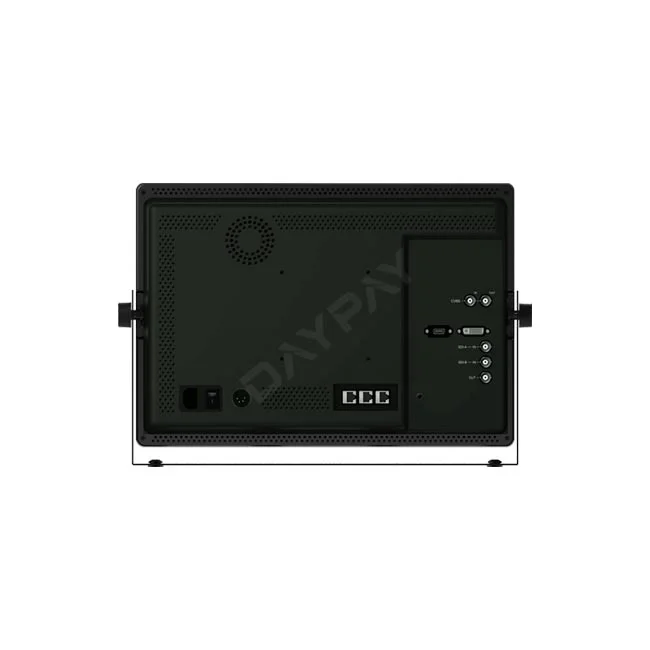

입출력 인터페이스 (I/O)

• 입력 단자:

  • 2 x BNC (3G-SDI)

  • 1 x HDMI (4K 입력 지원, 30p까지)

  • 1 x DVI-I (Digital/Analog)

  • 3 x BNC (Analog/Component/S-Video/Composite 공유)

• 출력 단자:

  • 1 x BNC (SDI Loop-through)

• 오디오:

  • 내장 스피커 (모노)

  • 3.5mm 스테레오 헤드폰 잭

주요 모니터링 기능

• 분석 도구: 웨이브폼(Waveform), 벡터스코프(Vectorscope), 오디오 레벨 미터(16채널)

• 어시스트 기능: 포커스 피킹(Focus Assist), 지브라(Zebra), 렌즈 메타데이터 표시

• 마커 시스템: Aspect Marker, Safety Area, Center Marker 등 지원

• 고급 기능:

  • 1:1 Pixel Mapping: 원본 소스의 픽셀을 그대로 매칭하여 선명도 확인

  • Range Error: 휘도나 색도 값이 설정 범위를 벗어날 경우 표시

  • Luma(Y') Check: 노출 상태를 직관적으로 확인하기 위한 휘도 체크

  • UMD(Under Monitor Display): 카메라 ID나 소스 명칭 표시

전원 및 물리 사양

• 전원 입력:

  • AC 100~240V (표준 전원 케이블)

  • DC 12V (4핀 XLR 단자 지원)

• 재질: 견고한 알루미늄 합금 하우징

• 무게: 약 6.0kg (본체 기준)

• 마운팅:

  • VESA 마운트 (100x100) 호환

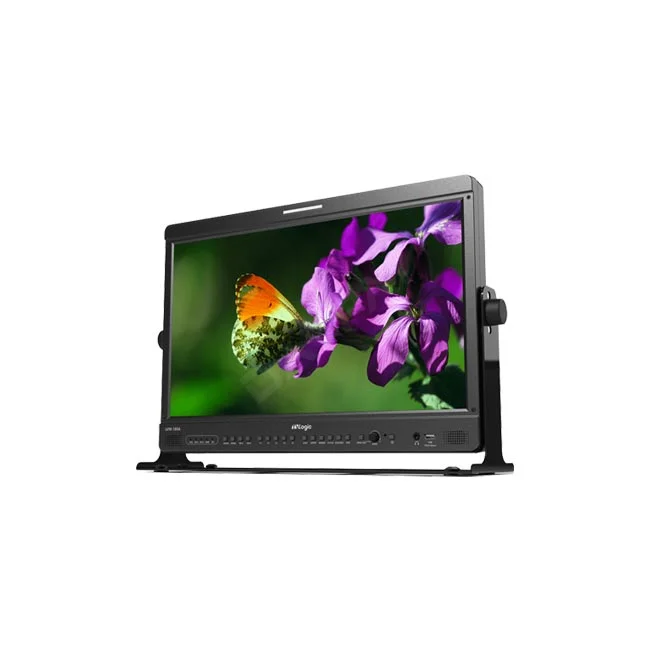

  • 전용 데스크톱 스탠드 기본 제공

  • 19인치 표준 랙 장착 가능 (7U 사이즈)

주요 성능 특징

• True 10-bit 및 광시야각: 10비트 패널을 통해 밴딩 없는 부드러운 계조를 표현하며, IPS 패널 특유의 넓은 시야각으로 여러 명의 스태프가 동시에 정확한 색감을 모니터링하기 좋습니다.

• 현장 최적화된 밝기: 500니트의 밝기를 지원하여 실내 스튜디오뿐만 아니라 밝은 실내 현장에서도 무난한 가시성을 제공합니다.

• 범용성 높은 입력 지원: 최신 디지털 신호부터 구형 아날로그 소스까지 광범위하게 수용하므로 방송 중계차, 편집실, 스튜디오 등 다양한 환경에서 메인 모니터로 활용 가능합니다.

• 통합형 소프트웨어 도구: TV Logic만의 직관적인 인터페이스를 통해 웨이브폼과 벡터스코프를 화면의 원하는 위치에 띄울 수 있어 노출 및 색 밸런스 점검이 매우 편리합니다.
