Vaxis CINE 8 Monitor

1. 디스플레이 스펙

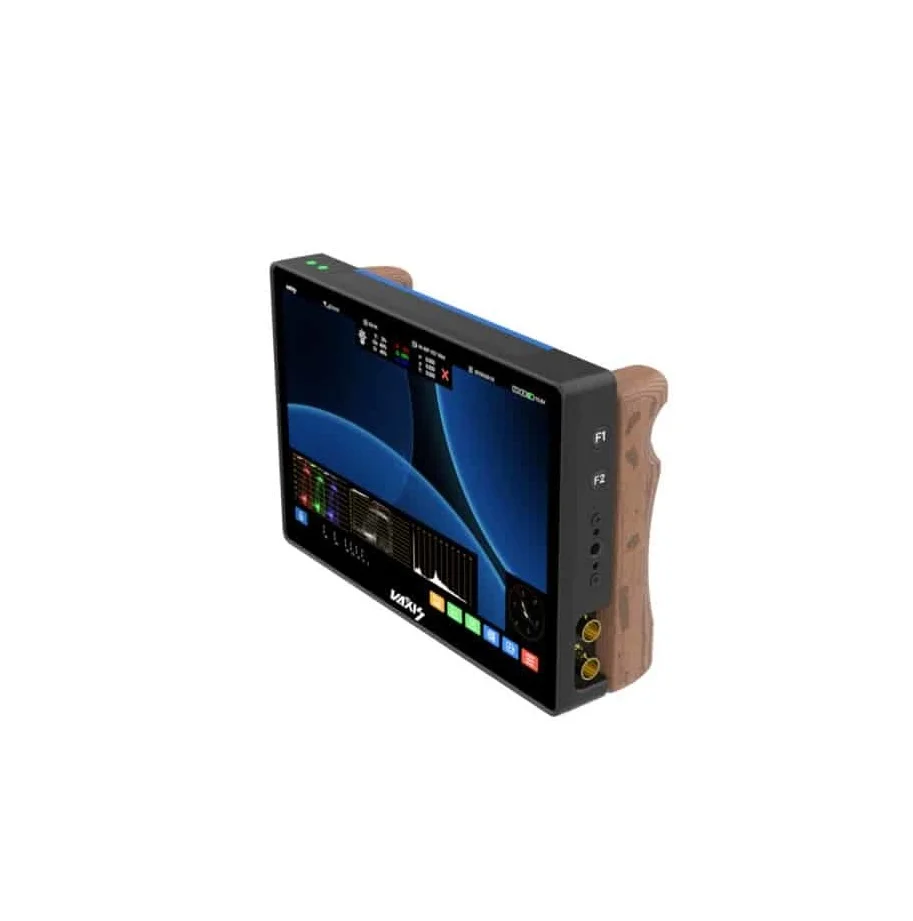

• 화면 크기: 8.9인치 터치스크린

• 네이티브 해상도: 2560 x 1600 (330 PPI, 슈퍼 레티나 급 선명도)

• 최대 밝기: 1500 nits (cd/m²) — 주간 야외 촬영 지원

• 명암비: 1000:1

• 색 영역 지원: REC-709, DCI-P3, BT-2020

• HDR 모드: PQ 및 HLG 지원 (프레임별 동적 보정 기능 포함)

2. 무선(Wireless) 및 시스템

• 내장 수신기: Vaxis Storm 무선 송신기 전 시리즈와 호환 (Storm 3000 등)

• 무선 작동 주파수: 5.1 GHz ~ 5.9 GHz (주파수 스윕/스캔 기능 내장)

• 무선 수신 거리: 최대 약 150m (500ft) Line-of-Sight

• 운영체제: Vaxis 자체 개발 CINE OS 터치 시스템

• 특이사항: 내장형 안테나가 기본 탑재되어 있으며, 수신율 극대화를 위해 상단에 5개의 외부 안테나(SMA) 추가 장착 가능

3. 입출력 인터페이스 (I/O) 및 비디오 포맷

• 비디오 입력:

  • 1 x 6G-SDI (BNC 타입, 10-bit 4:2:2 DCI 4K 지원)

  • 1 x HDMI Type-A

• 비디오 출력: 1 x 6G-SDI (BNC 타입, 루프아웃 및 크로스 컨버전 지원)

• 오디오 출력: 1 x 3.5mm 헤드폰 잭 (무선 4채널 임베디드 오디오 모니터링)

• 기타 포텀: 1 x USB Type-C (FAT32 포맷의 USB를 통한 커스텀 3D LUT 업로드 및 펌웨어 업데이트용)

• 지원 해상도:

  • DCI 4K / UHD 4K: 30/29.97/25/24/23.98p (SDI/HDMI 입력 시)

  • FHD (1080p): 최대 60p

4. 전원 및 외형 스펙

• 입력 전압: DC 8V ~ 18V

• 소비 전력: 21W 이하

• 전원 입력 포트: 1 x 2-Pin LEMO 타입

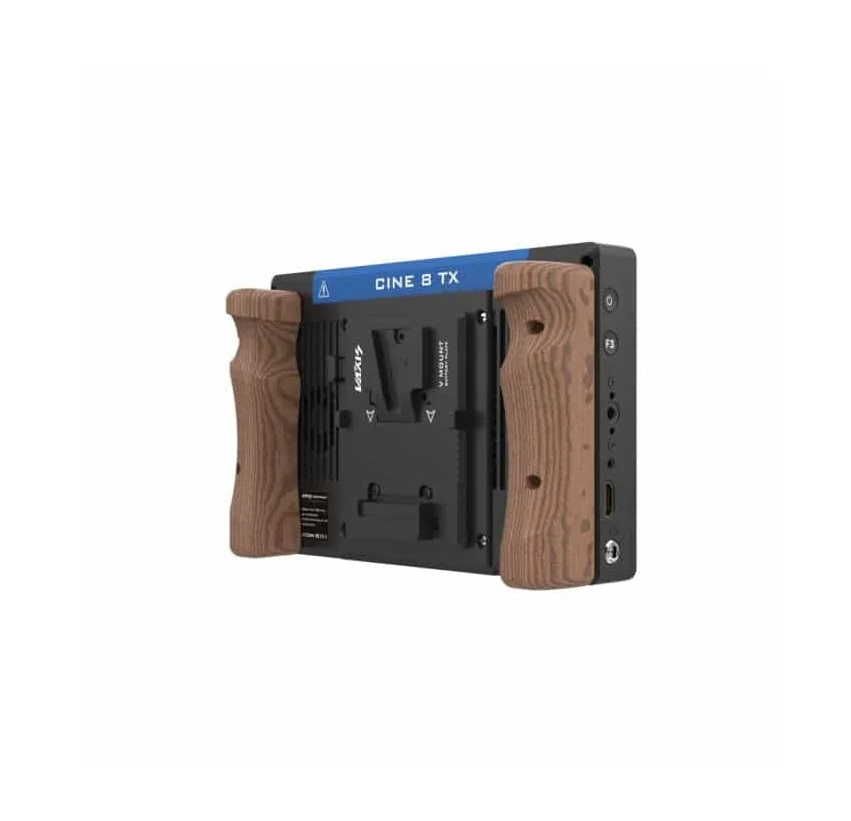

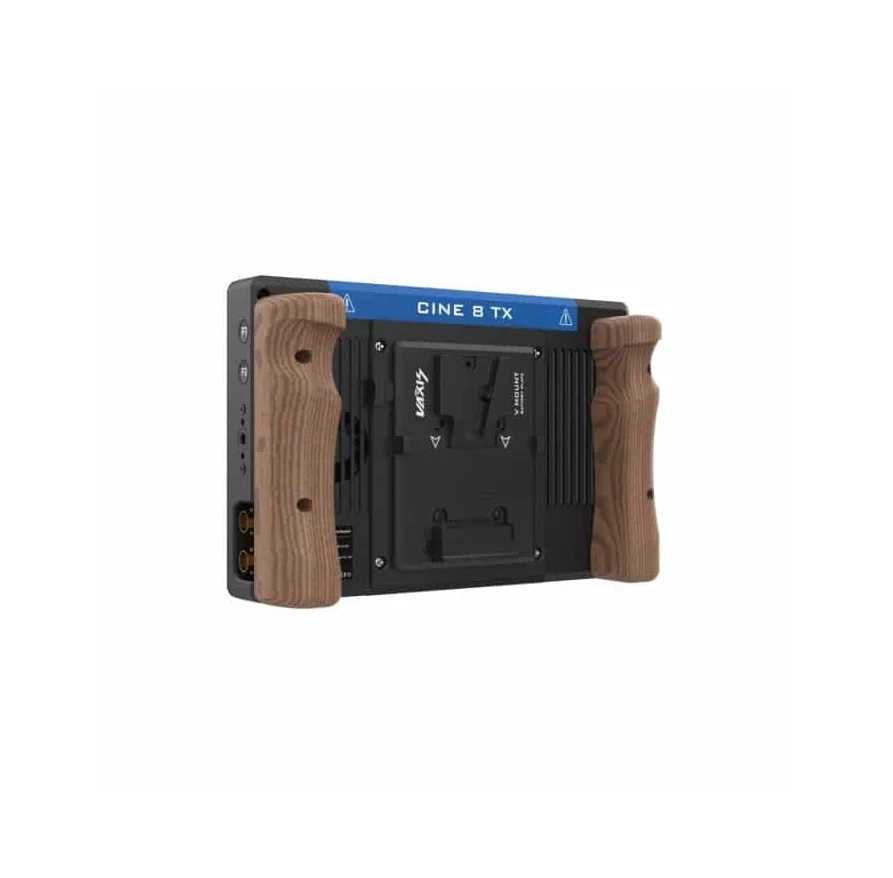

• 배터리 마운트: 내장형 V-마운트 플레이트 (안정적인 고정형 구조)

• 마운팅 홀: 총 5개의 1/4"-20 나사산 (하단 3개, 좌우 측면 각 1개씩)

• 재질: 풀 밀드 알루미늄 하우징 (CNC 가공)

• 크기: 216 x 144 x 28.6 mm (배터리 플레이트 제외 실측)

• 무게: 816g (본체 기준)

5. 주요 내장 소프트웨어 기능

• 모니터링 툴: 웨이브폼(Waveform), 벡터스코프(Vectorscope), RGB 웨이브, 히스토그램, 폴스 컬러(False Color), 포커스 피킹, 제브라 패턴, 모노크롬 등

• 화면 분할(Split Screen): 여러 소스의 신호를 한 화면에 동시 출력하거나 무선 신호와 SDI/HDMI 입력을 동시 모니터링 가능 (A/B 캠 비교)

• 아나모픽 디스퀴즈: 1.33x, 1.5x, 1.65x, 1.8x, 2x 배율 지원

• 기타 편의 기능: 오토 로테이트(화면 자동 회전), 커스텀 3D LUT 스왑, 터치 지점의 픽셀 값을 바로 읽어주는 라이트미터(LightMeter) 기능 제공
